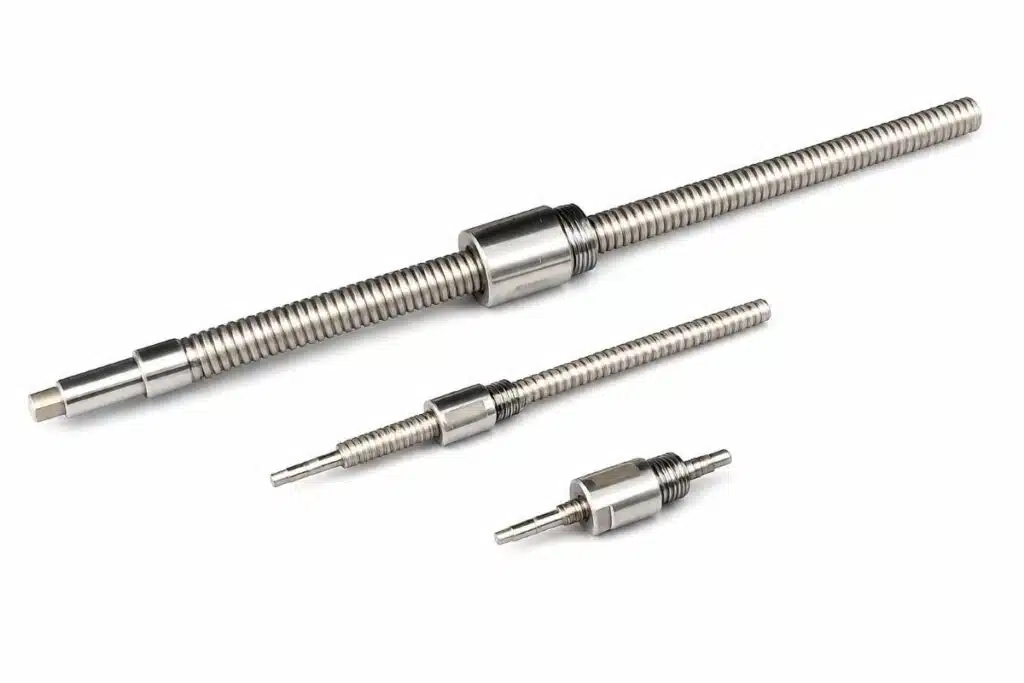

Los husillos de bolas en miniatura están presentes en algunas de las aplicaciones más exigentes de la industria actual, desde la fabricación de semiconductores hasta la tecnología médica más avanzada. Estos componentes de transmisión lineal se utilizan principalmente para convertir el movimiento rotativo en desplazamiento lineal con una precisión extrema, y son la solución idónea cuando el espacio de instalación es un factor crítico.
Cuando cada milímetro cuenta, los husillos de bolas en miniatura de HIWIN permiten un movimiento lineal preciso, de baja fricción y perfectamente repetible, incluso en condiciones de trabajo continuo y exigente.
Qué es un husillo de bolas en miniatura y cómo funciona
Un husillo de bolas es un sistema de transmisión mecánica que convierte el giro de un motor en un desplazamiento lineal controlado. Las bolas de recirculación que circulan entre el husillo y la tuerca reducen drásticamente la fricción respecto a los husillos de deslizamiento convencionales, lo que se traduce en mayor eficiencia, menor desgaste y mejor repetibilidad del posicionamiento.
En la versión miniatura, este principio se aplica en geometrías muy compactas, con diámetros que van desde los 4 hasta los 12 mm. A pesar de sus reducidas dimensiones, estos husillos mantienen una alta capacidad de carga y una rigidez que los hace aptos para aplicaciones de alta velocidad y alta precisión.
El sistema de recirculación interna total de los husillos de bolas en miniatura de HIWIN garantiza un funcionamiento continuo y suave, sin interrupciones en el flujo de bolas, lo que contribuye directamente a la estabilidad del movimiento y a la vida útil del componente.
Ventajas técnicas principales
Los husillos de bolas en miniatura de HIWIN ofrecen una serie de características que los hacen especialmente valorados en entornos industriales y de precisión:
- Diseño compacto: con diámetros desde 4 mm, son idóneos para equipos con espacio de instalación muy limitado
- Alta capacidad de carga: a pesar de su pequeño tamaño, soportan cargas significativas tanto axiales como radiales
- Baja fricción: el sistema de recirculación de bolas minimiza la resistencia al movimiento y el calor generado
- Alta precisión de repetición: garantizan el regreso a la misma posición con una exactitud inferior al micrómetro en aplicaciones críticas
- Larga vida útil: incluso en funcionamiento continuo, su diseño robusto asegura durabilidad y fiabilidad
- Máxima personalización: HIWIN ofrece opciones de configuración del cuerpo de tuerca adaptables a cada proyecto, hasta un diámetro de 12 mm
Principales aplicaciones en la industria
Los husillos de bolas en miniatura de HIWIN se emplean en sectores donde la precisión submicrotométrica y la compacidad son requisitos no negociables.
Fabricación de semiconductores y electrónica
En las líneas de ensamblaje automatizado de placas de circuito impreso o en la colocación de microchips, los movimientos lineales deben ser extremadamente precisos y repetibles. El husillo de bolas en miniatura permite posicionamientos con una exactitud inferior al micrómetro, con alta rigidez y mínima vibración incluso a altas velocidades de producción. Su diseño compacto y la adaptabilidad del cuerpo de tuerca facilitan la integración en instalaciones existentes sin necesidad de grandes modificaciones.
Tecnología médica y diagnóstico
En dispositivos de biopsia compactos y móviles, el husillo de bolas en miniatura controla con precisión los movimientos de la aguja para alcanzar profundidades de tejido definidas y obtener muestras reproducibles. La baja fricción garantiza un control preciso del avance, mientras que los materiales resistentes a la corrosión aseguran higiene y durabilidad en entornos clínicos. El resultado es una mayor calidad de las muestras y procesos más estandarizados, que reducen la carga de trabajo del personal especializado.
Mecánica de precisión
En sistemas de medición, ajuste y calibración donde la resolución del posicionamiento es determinante para la calidad del proceso o del producto final.
Automatización industrial
En sistemas compactos de manipulación y posicionamiento donde se combinan requisitos de velocidad, repetibilidad y reducción del espacio ocupado.
Aeroespacial
Aplicaciones donde la fiabilidad en condiciones extremas y la ligereza del conjunto son factores críticos de diseño.
Criterios de selección de un husillo de bolas en miniatura
Elegir el husillo de bolas en miniatura adecuado para cada aplicación requiere analizar varios parámetros técnicos:
- Diámetro y paso: determinan la capacidad de carga y la resolución del movimiento
- Clase de precisión: HIWIN ofrece distintas clases según la exigencia de la aplicación
- Tipo de tuerca: la configuración del cuerpo de tuerca debe adaptarse al espacio disponible y al tipo de montaje
- Precarga: influye directamente en la rigidez del sistema y en la eliminación del juego axial
- Velocidad de giro máxima: a tener en cuenta especialmente en aplicaciones de alta cadencia
- Condiciones del entorno: temperatura, humedad y necesidades de lubricación o resistencia a la corrosión
Estudiar cada uno de estos factores antes de la selección no solo garantiza el correcto funcionamiento del sistema, sino que también permite alargar la vida útil del componente y optimizar los costes operativos a largo plazo.
Husillos de bolas en miniatura de HIWIN en GAMB
En GAMB disponemos de una amplia gama de husillos de bolas en miniatura de HIWIN, fabricante de referencia mundial en soluciones de movimiento lineal de precisión. Nuestros técnicos te acompañan en el proceso de selección para que el husillo elegido se adapte exactamente a los requisitos de tu proyecto: diámetro, paso, clase de precisión, configuración de tuerca y condiciones de trabajo.
Consulta con nosotros para conocer nuestras soluciones personalizadas en transmisión lineal, automatización y control de movimiento de precisión.
