En los sistemas de automatización industrial de alta precisión, el movimiento lineal no es simplemente una función mecánica: es un factor crítico que condiciona la exactitud, la repetibilidad y la fiabilidad global del sistema. Cuando el espacio disponible es reducido y la exigencia de precisión es máxima, las soluciones estándar dejan de ser suficientes.
En este contexto, las guías lineales miniatura adquieren un papel protagonista, especialmente en sectores como la robótica médica, la instrumentación óptica, la microautomatización o los dispositivos de laboratorio.
En GAMB, distribuimos las soluciones de PM, fabricante especializado en sistemas de movimiento lineal de alta precisión. Dentro de su catálogo, la serie MSR (Miniature Slide Rail) representa una de las soluciones más avanzadas del mercado en guías lineales compactas con tecnología anti-cage creep y rodamientos de rodillos cruzados.
1. La necesidad de precisión extrema en la automatización moderna
La evolución tecnológica está impulsando aplicaciones cada vez más exigentes en términos de control del movimiento. En sectores como la cirugía asistida por robot, la instrumentación médica guiada por IA o los sistemas de inspección óptica automatizados, la precisión no es negociable.
Estudios recientes en cirugía robótica muestran:
- Hasta un 25 % de reducción en el tiempo quirúrgico
- 30 % menos complicaciones intraoperatorias
- 40 % mejora en precisión
- 15 % recuperación más rápida del paciente
- 10 % reducción en costes sanitarios globales
Estos avances sólo son posibles cuando los sistemas mecánicos ofrecen movimientos suaves, repetibles y libres de juego, incluso en dimensiones extremadamente reducidas.
2. Serie MSR: concepto y arquitectura técnica

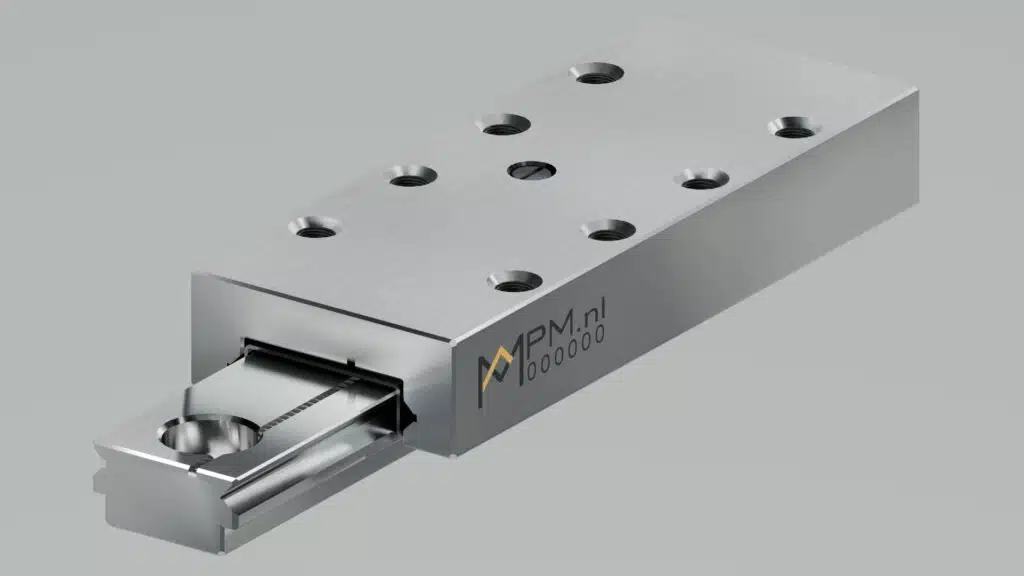

Las guías lineales miniatura MSR de PM están diseñadas para aplicaciones donde el espacio es limitado pero la rigidez y la precisión deben mantenerse en niveles muy elevados.
Principales características técnicas
- Sistema con rodamiento de rodillos cruzados
- Tecnología Anti-Cage-Creep
- Movimiento libre de juego (play-free)
- Alta rigidez estructural
- Baja fricción
- Dimensiones extremadamente compactas
- 7 tamaños disponibles
- Recorridos entre 5 mm y 130 mm (según configuración)
Uno de los modelos más representativos es el MSR 3-8, considerado uno de los sistemas lineales más pequeños del mundo con rodamiento de rodillos cruzados, con dimensiones de apenas 3,2 × 5,5 × 8 mm.
3. Rodillos cruzados: estabilidad y precisión superior
A diferencia de las guías con bolas recirculantes, la tecnología de rodillos cruzados ofrece una mayor superficie de contacto entre elementos rodantes y pista.
Esto implica:
- Mayor rigidez torsional
- Mejor distribución de carga
- Mayor capacidad de carga en relación al tamaño
- Reducción de microdeformaciones
En aplicaciones médicas o microposicionamiento, incluso pequeñas desviaciones pueden generar errores acumulativos significativos. La arquitectura MSR minimiza estas desviaciones.
4. Tecnología Anti-Cage-Creep: estabilidad en ciclos dinámicos
Uno de los problemas clásicos en sistemas de rodillos cruzados es el fenómeno de desplazamiento progresivo de la jaula (cage creep) en ciclos repetitivos o vibratorios.
La tecnología Anti-Cage-Creep desarrollada por PM elimina este riesgo, asegurando:
- Posicionamiento estable a largo plazo
- Funcionamiento fiable en ciclos continuos
- Ausencia de desplazamientos internos no deseados
Este aspecto es especialmente crítico en entornos quirúrgicos robotizados o sistemas de medición óptica, donde la repetibilidad debe mantenerse durante miles o millones de ciclos.
5. Alta rigidez y baja fricción: combinación estratégica
En sistemas miniatura suele existir un compromiso entre rigidez y fricción. Las guías MSR logran combinar ambas características:
- Alta rigidez, gracias a la disposición geométrica de rodillos cruzados
- Baja fricción, lo que permite movimientos suaves y precisos
- Reducción de histéresis
- Control más estable en sistemas servoaccionados
Esto permite integrarlas en aplicaciones donde el control dinámico es clave, como actuadores de precisión, módulos XY de inspección o sistemas de dosificación médica.
6. Aplicaciones industriales de alta precisión
a) Robótica médica y cirugía asistida
La integración de IA y robótica está redefiniendo los estándares quirúrgicos. En estos sistemas, los movimientos deben ser:
- Micrométricos
- Absolutamente repetibles
- Libres de juego
- Estables bajo cargas variables
Las guías MSR aportan el nivel de precisión necesario para estos entornos críticos.
b) Instrumentación óptica y metrología
En microscopios automatizados, sistemas de inspección láser o equipos de medición dimensional, cualquier vibración o imprecisión afecta directamente a la calidad del resultado.
La combinación de rigidez y suavidad de las MSR garantiza posicionamientos estables incluso en recorridos cortos.
c) Automatización microelectrónica
En la fabricación de componentes electrónicos, donde las tolerancias son mínimas, las guías miniatura permiten integrar movimiento lineal en espacios muy reducidos sin comprometer precisión.
d) Equipos de laboratorio y diagnóstico
Sistemas de análisis automatizado, pipeteo robótico o manipulación de muestras requieren movimientos controlados con exactitud milimétrica y alta repetibilidad.
7. Ventajas diferenciales frente a soluciones convencionales
Comparadas con guías lineales estándar miniaturizadas, las MSR ofrecen:
| Característica | Guías estándar miniatura | MSR PM |
| Rigidez | Media | Alta |
| Fricción | Baja-media | Muy baja |
| Juego | Puede existir | Play-free |
| Estabilidad en ciclos | Variable | Anti-Cage-Creep |
| Compacidad extrema | Limitada | Una de las más compactas del mercado |
Esto posiciona a la serie MSR como una solución premium para automatización de alta precisión.
8. Diseño compacto: rendimiento en el menor volumen posible
Uno de los aspectos más destacables es su capacidad para ofrecer rendimiento elevado en dimensiones mínimas.
La posibilidad de trabajar con recorridos desde 5 mm hasta 130 mm permite cubrir:
- Microajustes
- Sistemas compactos multieje
- Plataformas XY miniaturizadas
- Actuadores integrados
En aplicaciones donde el espacio es un factor limitante, esta compacidad puede marcar la diferencia entre viabilidad y rediseño completo del sistema.
9. Integración en sistemas de automatización avanzada
Las guías MSR están diseñadas para integrarse fácilmente en:
- Sistemas servoaccionados
- Módulos lineales personalizados
- Plataformas robóticas compactas
- Arquitecturas de automatización industrial de precisión
Su estabilidad geométrica facilita la integración con motores lineales o actuadores electromecánicos de pequeño formato.
10. Conclusión: precisión miniaturizada para la automatización del futuro
La automatización industrial de alta precisión exige soluciones capaces de combinar:
- Dimensiones reducidas
- Alta rigidez
- Baja fricción
- Movimiento sin juego
- Fiabilidad a largo plazo
Las guías lineales miniatura MSR de PM cumplen estos requisitos y permiten desarrollar aplicaciones avanzadas en robótica médica, microautomatización, instrumentación óptica y sistemas industriales de precisión.En GAMB, asesoramos a nuestros clientes en la selección de guías lineales miniatura en función de la carga, el recorrido, la rigidez requerida y el entorno de aplicación, garantizando una integración óptima en cada proyecto.
