En los sistemas de cremallera y piñón (rack-and-pinion en inglés) de alta precisión, el control del backlash (holgura entre diente de piñón y diente de cremallera) es uno de los factores que más influye en la exactitud de posicionamiento, la repetibilidad y el ruido de funcionamiento. Cuando la aplicación exige trayectorias dinámicas o movimientos bidireccionales frecuentes, una holgura mal controlada puede generar vibraciones, pérdida de rigidez en el eje y degradación prematura de los engranajes.
En este artículo analizamos cómo las clases DIN aplicadas a cremalleras rectificadas determinan el nivel de precisión del sistema, qué impacto tienen en entornos de automatización y cómo preservar esa calidad durante el montaje. En GAMB, trabajamos con las soluciones de WMH Herion, fabricante líder especializado en engranajes rectificados, cremalleras de precisión y sistemas de transmisión para aplicaciones industriales exigentes.
Qué es el backlash y por qué es crítico en sistemas cremallera-piñón
El backlash es la holgura angular o lineal existente entre los flancos de diente del piñón y la cremallera. Esta holgura forma parte del diseño de los engranajes, pero su magnitud debe mantenerse dentro de unos límites estrictos cuando se requieren:
- Posicionamientos precisos en ejes cartesianos
- Movimientos de inversión rápida de sentido
- Altas aceleraciones o cargas dinámicas
- Reducción del ruido y vibraciones
- Repetibilidad en máquinas-herramienta o sistemas CNC
En los sistemas cremallera y piñón, un backlash excesivo se traduce en pérdida de precisión, resonancias, desgaste prematuro y un incremento del tiempo necesario para estabilizar la posición objetivo. Por ello, la calidad DIN de la cremallera rectificada es determinante.

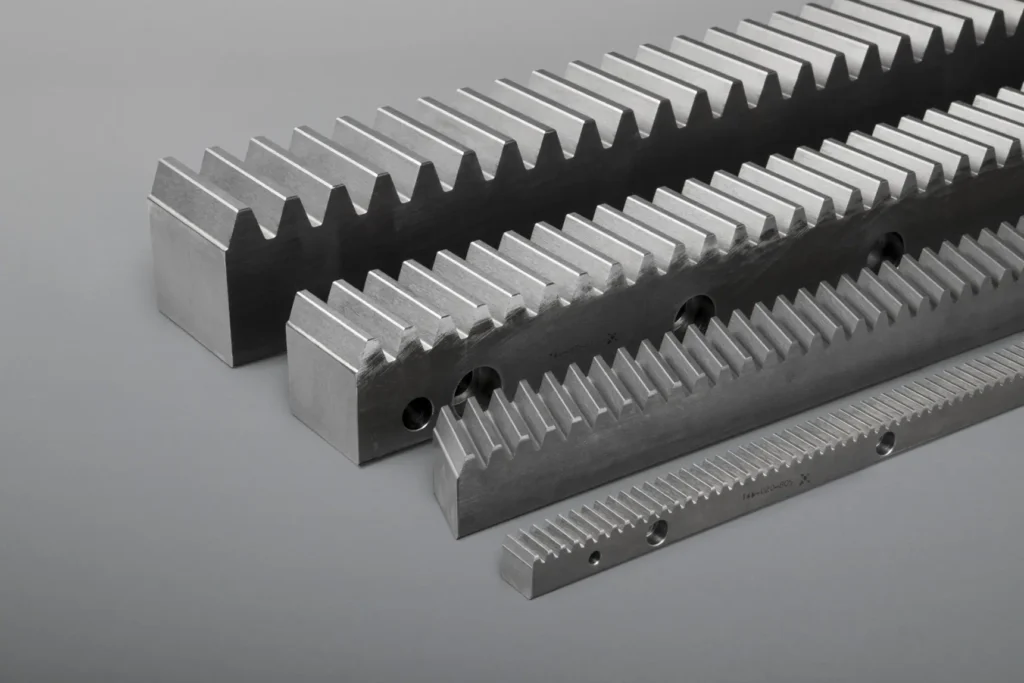

Clases DIN en cremalleras rectificadas: qué significan y cómo afectan al rendimiento
Las clases DIN definen la precisión geométrica de los engranajes, considerando parámetros como tolerancias en el paso, perfil, línea de acción y calidad superficial. En cremalleras rectificadas, estas clases se encuentran habitualmente entre DIN 5 y DIN 10, siendo DIN 5 o DIN 6 rangos de alta precisión típicos en automatización avanzada.
Cómo afecta la clase DIN a un sistema rack-and-pinion
- Precisión de posicionamiento
Una cremallera DIN 5 o DIN 6 presenta tolerancias reducidas que minimizan el error lineal acumulado. Esto es imprescindible en máquinas CNC, láser o sistemas pick & place de largo recorrido. - Repetibilidad
Cuanto menor es la variación en el paso y la geometría del diente, mejor es la capacidad del sistema para volver siempre al mismo punto bajo cargas repetidas. - Ruido y vibraciones
Cremalleras con mejor calidad DIN reducen el impacto entre flancos, disminuyendo ruido, microvibraciones y esfuerzos alternos en el piñón. - Desgaste y vida útil
La precisión del diente reduce puntos de contacto incorrectos y distribuye la carga de forma homogénea, evitando desgaste irregular. - Backlash controlado
Las cremalleras rectificadas de alta precisión permiten combinarse con piñones adecuados para mantener holguras mínimas sin riesgo de agarrotamiento.
Las cremalleras rectificadas de WMH Herion, disponibles en múltiples módulos y configuraciones, están diseñadas para altos niveles de rigidez y precisión, integrándose en aplicaciones de automatización, robótica y máquinas de producción con elevadas exigencias de repetibilidad.
Backlash nominal vs. backlash operativo: entender la diferencia
Es habitual confundir el backlash nominal especificado por el fabricante con el backlash operativo que se experimenta en la aplicación real.
| Tipo de backlash | Definición | Factores que influyen |
| Nominal | Holgura teórica según clase DIN y combinación con el piñón | Calidad geométrica, módulo, acabado |
| Operativo | Holgura real bajo carga, temperatura y montaje | Paralelismo, rigidez del bastidor, alineación, lubricación |
Incluso soluciones de alta calidad pueden mostrar holguras superiores si no se asegura un montaje impecable.
Por ello, el rendimiento real del sistema se basa en la combinación de:
cremallera + piñón + alineación + rigidez + precarga adecuada.
Cómo la clase DIN afecta al ruido y a la dinámica del sistema
Los sistemas cremallera-piñón sometidos a altas velocidades pueden generar ruido debido al impacto entre flancos. La clase DIN influye directamente en:
- Concentricidad del piñón (importante a altas rpm)
- Regularidad del paso, que evita pulsaciones y resonancias
- Superficie del perfil rectificado, que reduce micro colisiones
Un sistema con cremallera DIN 6 rectificada puede funcionar con mayor suavidad, menor nivel sonoro y mejor estabilidad dinámica que un sistema equivalente en DIN 8–10, especialmente cuando el piñón trabaja con módulos pequeños o pares elevados.
Preservar la precisión DIN durante el montaje: puntos críticos
La cremallera sale de fábrica con una calidad DIN verificable. Sin embargo, esa calidad puede degradarse en el montaje.
Para preservar el nivel de precisión y mantener el backlash bajo control, es fundamental atender a los siguientes aspectos:
a) Soporte y rigidez del bastidor
Una estructura insuficientemente rígida provoca deformaciones que afectan al paralelismo y, por tanto, al contacto diente-piñón.
b) Alineación longitudinal y vertical
El montaje debe garantizar:
- Paralelismo entre la línea de apoyo de la cremallera y el eje del piñón
- Transiciones suaves entre tramos de cremallera
- Ausencia de micro escalones en juntas rectificadas
c) Control del backlash durante el ajuste
Una holgura demasiado baja puede provocar calentamiento o desgaste prematuro, especialmente en ciclos dinámicos. Una holgura demasiado alta, en cambio, reducirá la precisión y aumentará el ruido.
d) Tornillería y par de apriete
El apriete irregular genera microflexiones en el cuerpo de la cremallera, alterando el reparto de carga entre dientes.
e) Lubricación adecuada
Lubricantes específicos reducen fricción, ruido y temperatura. En sistemas rectificados, es esencial mantener una película estable para conservar la calidad del contacto.
f) Piñón compatible con la clase DIN
La cremallera de alta precisión debe combinarse con un piñón igualmente preciso. WMH Herion ofrece piñones optimizados para aplicaciones de precisión, lo que garantiza un comportamiento homogéneo en todo el recorrido.
Soluciones WMH Herion: cremalleras y piñones para precisión industrial
WMH Herion es uno de los fabricantes más reconocidos en Europa para cremalleras rectificadas, piñones y soluciones completas de transmisión lineal por engranajes. Sus productos destacan por:
- Amplia disponibilidad en clases DIN de alta precisión
- Rectificado de flancos de diente con tolerancias estrictas
- Conjuntos cremallera + piñón optimizados
- Opciones para cargas elevadas y dinámica avanzada
- Estabilidad en recorridos largos y altas velocidades
- Fácil integración en automatización industrial, maquinaria CNC y robótica
En GAMB, asesoramos en la selección de la cremallera adecuada según módulo, longitud, clase DIN y requisitos de backlash, asegurando una integración óptima en cada aplicación.
La clase DIN es clave, pero el sistema es lo que importa
La clase DIN de la cremallera rectificada determina el nivel de precisión potencial del sistema, pero su impacto real depende también del diseño del bastidor, la alineación, el piñón y el ajuste del backlash.
Elegir cremalleras de fabricantes como WMH Herion garantiza un punto de partida óptimo, pero el rendimiento final requiere un enfoque conjunto: selección del módulo adecuado, análisis de cargas, control geométrico del montaje y verificación del movimiento dinámico.
En GAMB ponemos a disposición nuestra experiencia técnica para ayudarte a elegir y montar correctamente sistemas cremallera-piñón de alta precisión, asegurando un funcionamiento suave, silencioso y repetible.
